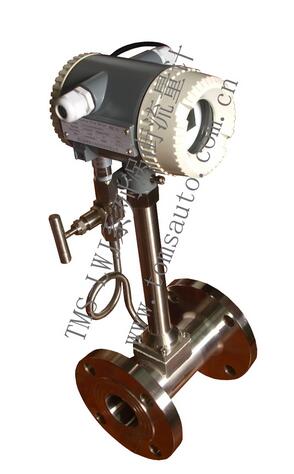

TMS-LWJDN系列渦街流量計

一、總述
       渦街流量計是 根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。 渦街流量計按照使用功能劃分，共分為以下三類:TMS-LWJDN型遠傳型渦街流量計、TMS-LWJDN1型智能一體化顯示型渦街流量計、TMS- LWJDN2型溫壓補償型渦街流量計。

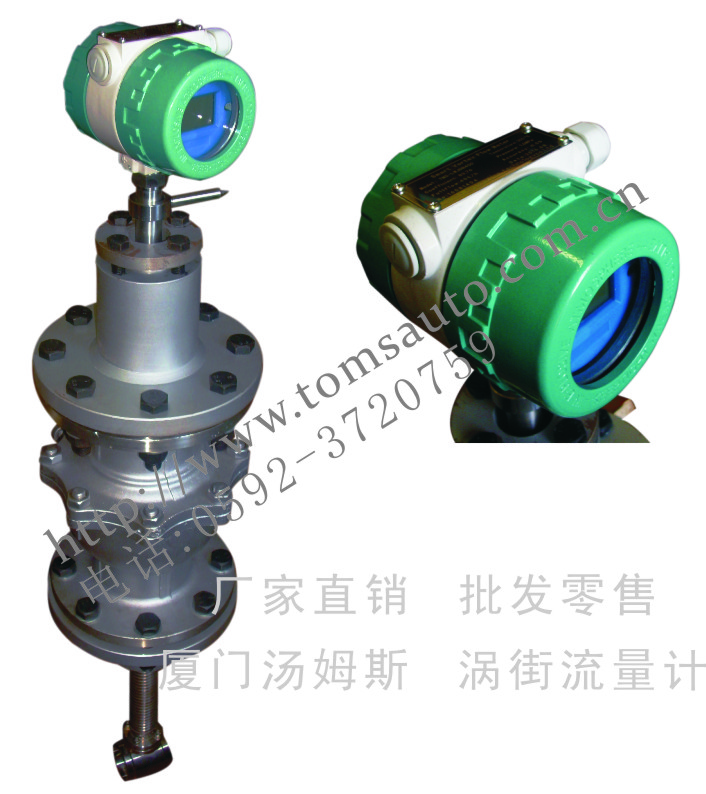

       該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗振性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。每種型式都有整體、分體結構，根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。
       本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

二、產品特點
      無可動部件，長期穩定，結構簡單便于安裝和維護。
 n傳感器輸出為脈沖信號，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式。
 精確度較高，通常液體的測量精度為n±1.0%，氣體的測量精度為1.5%。
 測量量程范圍寬，在雷諾數為2n×104~7×106范圍內，可達1:20，插入式量程比最高可達1:25
 壓損?。s為孔板流量計的1/4~1/2），屬于節能n流量儀表。
 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能。n
 采用超低功耗微處理器技術，1節3.6V10AH鋰電池可使用5年以上。n
 由軟件對n儀表系數非線性進行修正，提高測量精度。
 壓力損失小，量程范圍寬。n
 采用EEPROM對累積流量進行掉電保護，保護時間大于10年。n
 插入式n渦街流量計可測介質溫度達+250℃。

三、 技術規格

1.被測介質：蒸汽、壓縮空氣、煤制氣、液體等中高流速介質
2.執行標準：渦街流量傳感器（JB/T9249-1999）
3.檢定規程：渦輪流量計（JJG1029-2007）
4.儀表口徑及連接方式：法蘭連接型 DN15-DN300
                                   夾裝連接型 DN15-DN300
                                   簡易插入式 DN200-DN1500
                                   球閥插入式 DN200-DN1500
5.法蘭標準：
  常規標準：GB/T9119-2000
  其他標準：國際管法蘭標準：如德標DIN、美標ANSI、日標JIS
                  國內管法蘭標準：如化工部標準、機械部標準
6.精度等級：液           體 ±1.0%R（管道式）±2%（插入式）
                   氣體或蒸汽 ±1.5%R（管道式）±2.5%（插入式
7.重 復 性：液          體 ≤0.2%
                  氣體或蒸汽 ≤0.5%
8.量 程 比：1:10-1:20
9.檢定條件：
   檢定裝置：標準表法液體流量檢定裝置；標準表法氣體流量檢定裝置；音速噴嘴氣體流量檢定裝置
   環境條件: 環境溫度20℃；  相對濕度65%
10.使用條件
    介質溫度：T1（常溫型）-40℃～+70℃； T2（中溫型）-40℃～+250℃； T3（高溫型）-40℃～+350℃
    環境溫度：-20℃～+60℃
    相對濕度：5%～90%；
    大氣壓力：86Kpa～106Kpa
