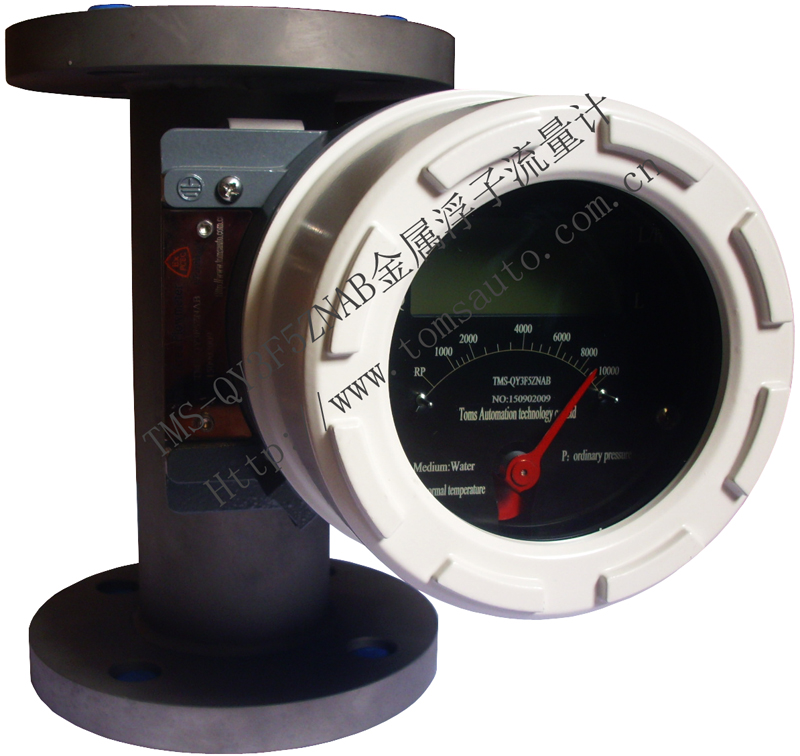

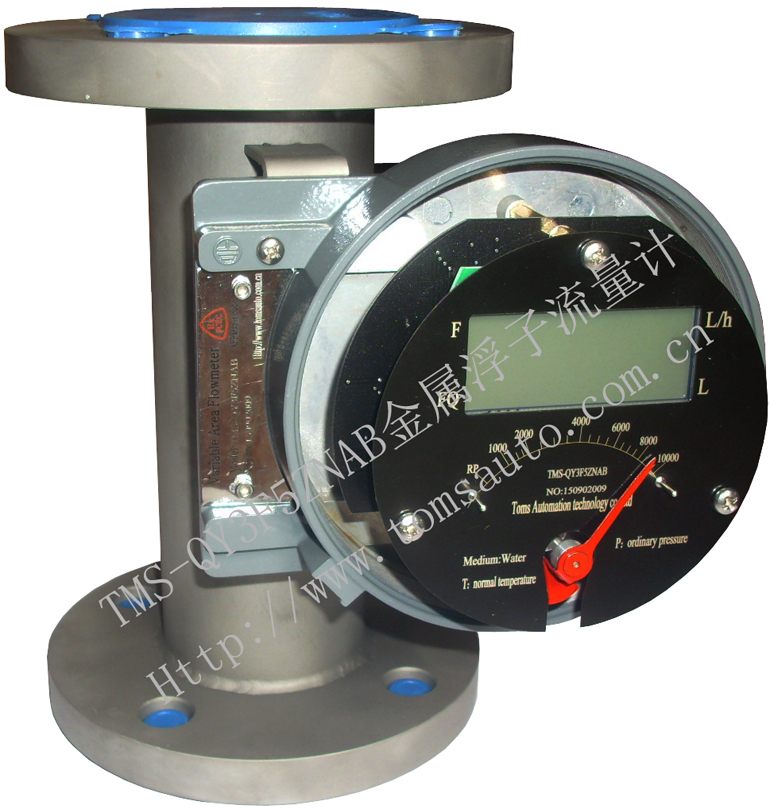

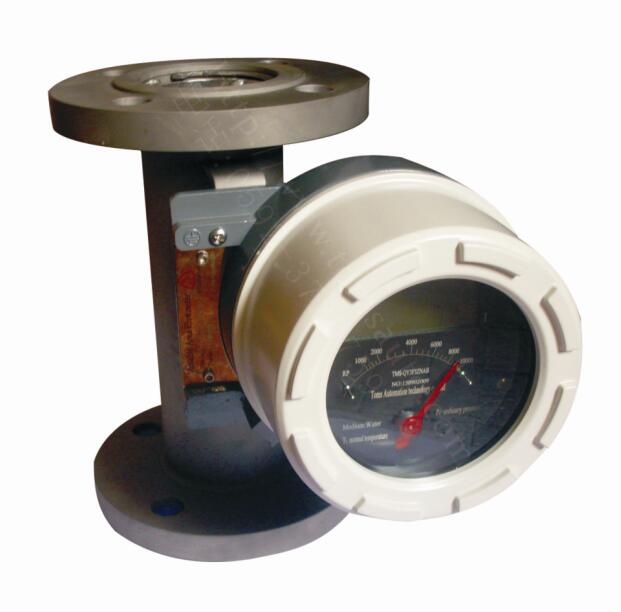

TMS-QY3F系列金屬管流量計

一. 產品概述
        金屬管浮子流量計是基于浮子位置測量的一變面積流量儀表。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10:1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
       金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
       金屬管浮子流量計采用了國際先進的Honeywell無接觸檢測磁場角度變化的磁測傳感器、并配以Motorola微處理系統，可實現液晶指示、累積、遠傳輸出（4～20mA）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等特點。
       金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有垂直安裝式、上進下出安裝式、側進側出安裝式、底進側出安裝式、螺紋連接式、水平安裝式等安裝方式可選。¬
二. 特點
* 模塊化組合設計，維修方便，正常使用免維護
* 單軸、非接觸新型磁耦合結構，信號傳輸更穩定
* 雙行、大屏幕液晶顯示瞬時、累積流量，可帶背光
* 智能型具有掉電保護、數據備份及恢復功能
* 全金屬結構，抗震、耐壓、耐溫、防腐
* 短行程、總高250mm，設計安裝更方便
三. 技術參數
測量范圍        水 (20℃)                                6～200000 l/h

                     空氣（0.1013MPa 20℃）        0.05～4000 m3/h
量  程  比      10:1（特殊型20：1）
精度等級       1.5 （特殊型1.0）
工作壓力       DN15～DN50  PN4.0MPa （特殊型32MPa）

                    DN80～DN100 PN1.6MPa （特殊型25MPa）
                     夾套壓力等級：1.6MPa
介質溫度       標準型  -80℃～+140℃
                     高溫型  400℃
                     襯PTFE型  ≤85℃
環境溫度       -40℃～+120℃(電遠傳型≤65℃)
介質粘度       DN15： ≤5mPa.s(F15.0～F15.4)

                                ≤30mPa.s(F15.5～F15.9)
                     DN25： ≤250mPa.s
                     DN50～DN150： ≤300mPa.s
液晶顯示       瞬時流量顯示數值范圍:0～50000
                    累積流量顯示數值范圍:0～99999999
輸       出       標準信號:二線制4～20mA
                     脈沖信號:最小間隔50ms
                     報警信號:集電極開路,MAX100Ma@30VDC內部阻抗100Ω
供       電       標準型:24VDC(10.8VDC～36VDC)
                     交流型:220VAC(85～265VAC)
                     電池型:3.6@4AH鎳氫電池
法蘭標準       HG20592或用戶指定

                    螺紋連接型：DIN11851或用戶指定
電氣接口       M20×1.5、PG11、1/2”NPT
整體高度       標準型:250mm(其他安裝方式例外)
防護等級       IP65
防爆標志       本安型：ExiaIICT3～6

                    隔爆型：ExdIIBT4～6
