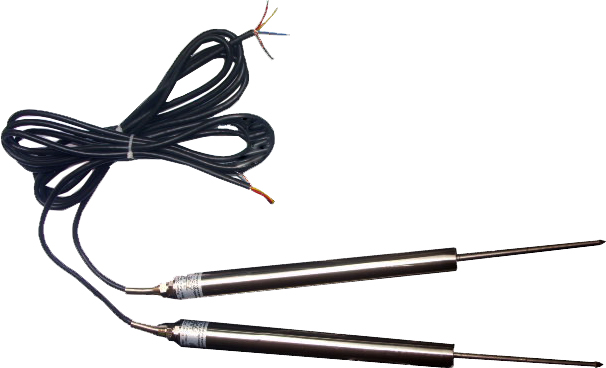

拉桿位移傳感器TMS-LG100系列
拉桿位移傳感器TMS-LG100系列
1、產品簡介：
拉桿式位移傳感器TMS-LG100采用非接觸式磁懸浮測量技術，對線性運動能作出直接和絕對性的測量。無接觸設計消除因機械振動磨損帶來的誤差，并保證運作壽命長，誤差小，安裝容易。廣泛用于水泥、機械、冶金、風機、石油化工等行業(yè)。
2、技術參數：
型號TMS-LG100 | 75 | 100 | 125 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 | 1000 | |
有效行程（mm） | 75 | 100 | 125 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 400 | 450 | 500 | 1000 | |
電氣行程（mm） | 76 | 102 | 127 | 177 | 203 | 228 | 253 | 278 | 304 | 356 | 406 | 457 | 508 | 1015 | |
電阻KΩ±10% | 5 | 10 | |||||||||||||
線性誤差± % | 0.1 | 0.08 | 0.06 | 0.05 | 0.04 | ||||||||||
重復精度mm | 0.013 | ||||||||||||||
分辨率 | 無限分辨 | ||||||||||||||
電刷工作電流 | ≤1μA | ||||||||||||||
故障電刷電流 | ≤10mA | ||||||||||||||
最大允許供電 | ≤36VDC | ||||||||||||||
溫度系數 | 10ppm/℃, -40℃～+100℃ | ||||||||||||||
絕緣電阻 | ≥5MΩ,500VDC,線路板與外殼之間 | ||||||||||||||
機械行程mm （尺寸M.T） | 83 | 109 | 134 | 185 | 210 | 236 | 261 | 286 | 312 | 363 | 414 | 465 | 515 | 1022 | |
外殼長度mm （尺寸A） | 139 | 164 | 190 | 240 | 266 | 291 | 317 | 342 | 368 | 418 | 469 | 519 | 570 | 1075 | |
凈質量g | 168 | 190 | 210 | 250 | 272 | 292 | 312 | 332 | 354 | 398 | 438 | 480 | 522 | 936 | |
