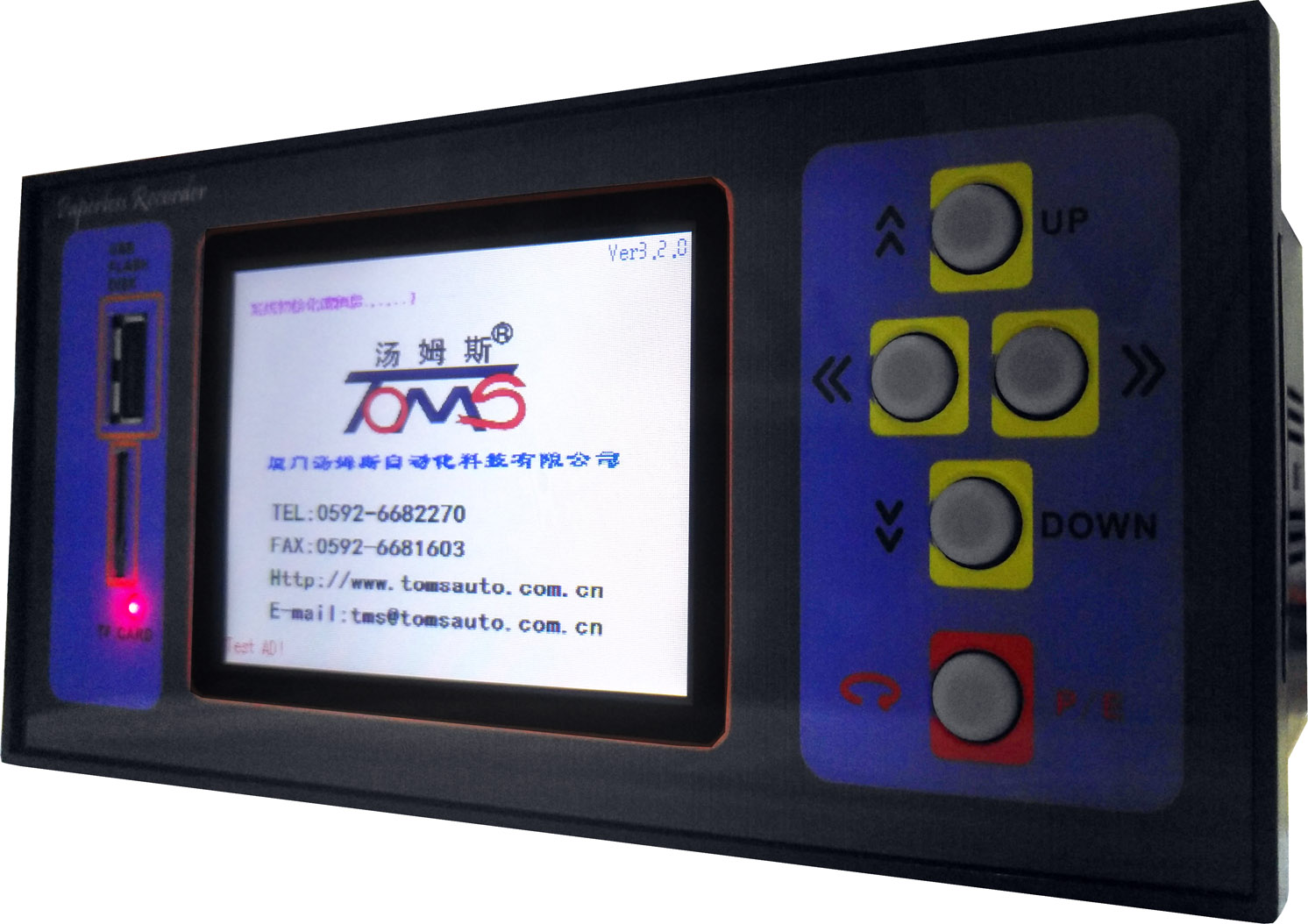

無紙記錄儀TMS-D200系列（隔離式）
無紙記錄儀TMS-D200系列（隔離式）
TMS-D200系列（隔離式）無紙記錄儀是根據湯姆斯公司近10年來在航空航天行業用戶的使用及反饋而精心研制改良的最新一代無紙化監測的儀器。
模 擬 特 性 | |
輸入信號 類型 | 2 線性電壓信號：0~5V、1~5V、0~10V，標定量程范圍：-20000~20000。 2 線性電流信號：0~10mA（須外接500Ω精密電阻）、4~20mA（須外接250Ω精密電阻），標定量程范圍：-20000~20000。 2 熱電偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） 2 熱電阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) 2 其它線性電壓信號：0~20mV、0~60mV、0~100mV、0~500mV，標定量程范圍：-20000~20000。 |
最多通道數 | 16通道 |
精度 | 2 ±0.2%FS（熱電阻、線性電壓及線性電流）； 2 ±0.2%FS+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時） |
采樣周期 | 1秒/通道。 |
溫漂系數 | 典型值：50PPM |
共模抑制比 | 典型值：85~110dB。 |
輸入阻抗 | 標準電壓輸入信號為500KΩ。 標準電流信號輸入為250Ω（4~20mA），或500Ω（0~10mA）。 其它信號輸入為大于20MΩ。 |
隔離 | 通道和地之間隔離電壓1000VAC，通道和通道之間隔離電壓400VAC。 |
熱電偶 | 信號內阻需小于1000Ω。冷端補償誤差：最大±2℃。 |
熱電阻 | 恒流源激勵，電流1.0mA。 采用三線制接線，每根引線電阻最大10Ω，并且阻值必須相同。 |
輸入異常 處理 | 當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時，測量值取最大值、最小值或保持不變，3種處理方式可供選擇。 |
電 源 參 數 | |||
供電 | 交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：25VA。 | DC24V | |
絕緣強度 | 電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘； | 無級性 | |
電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。 | |||
輸 出 特 性 | |||
饋電輸出 | 24VDC、40mA。 | ||
報警輸出 | 最多8路，250VAC，0.8A繼電器常開觸點。 | ||
其 它 特 性 | |||
處理器 | 32位高性能、高集成度ARM處理器。 | ||
硬件看門狗 | CPU內部集成，保證長期安全可靠運行。 | ||
實時時鐘 | 采用高穩定度硬件實時時鐘，時鐘精度為±5ppm，掉電后由鋰電池供電，電池有效時間大于30天。 | ||
數據保存 | 所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。 | ||
數據存儲 | 基本配置8MB，并支持采用大容量TF卡擴展（當FLASH存儲器存儲一個周期時，儀表數據將自動轉存至TF卡中）。 | ||
通訊接口 | 光電隔離的RS-485通訊接口。 | ||
通訊協議 | 采用標準MODBUS-RTU通訊協議，可以與市面流行的HMI及DCS直接通訊。 | ||
以太網接口 | 采用以太網接口，并支持MODBUS TCP/IP以太網通訊協議，可以與市面流行的HMI及DCS直接通訊。 | ||
微型打印機接口 | 光電隔離的RS232通訊接口，波特率：9600bps，支持最大打印分辨率：240點每行 | ||
記錄時間 | 約等于：45（單位：天）÷通道數×記錄間隔 | ||
顯示 | 3.2英寸TFT液晶顯示屏 | ||
尺寸 | 外型尺寸 160mm×80mm×103mm（TMS-D200） 或 160mm×80mm×140mm（TMS-D212） 開孔尺寸 152.5mm×76.5mm | ||
安裝面板厚度 | 安裝處的鋼板大于1.0mm | ||
環境條件 | 工作：溫度(0~50)℃，相對濕度0%~85%(無結露) | ||
運輸和儲存：溫度(-20~60)℃，相對濕度0%~95%(無結露)；海拔高度：＜2000米。 | |||
