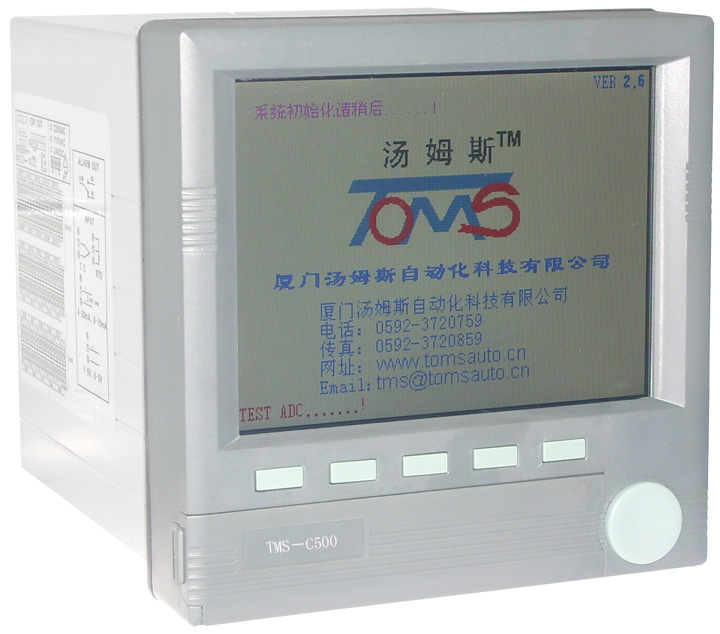

無紙記錄儀TMS-C500彩色系列

1、產品簡介：TMS-C500彩色無紙記錄儀（具有中、英文切換功能）

TMS-C500系列為16通道高亮度彩屏液晶顯示無紙記錄儀。采用大規模集成電路及高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒。儀器可自由切換輸入（熱電偶、熱電阻、標準電流、標準電壓、頻率等信號）；可提供傳感器饋電電壓，輸出模塊化結構，可供報警、變送、通訊、USB轉存、打印等功能的選擇。儀器具有棒圖顯示、實時趨勢曲線顯示、歷史曲線及數據查詢、報警狀態提示等。

TMS-C500無紙記錄儀為全隔離萬能輸入：1~16通道信號輸入，通道間完全隔離，隔離電壓高達1000V。TMS-C500系列無紙記錄儀廣泛用于國防、冶金、電力、石化、食品、制藥、機械、紡織、印染、水處理、熱處理等行業的溫度、濕度、壓力、液位、振動等物理量的精確記錄，便于追溯生產過程中的相關工藝，為提高產品的質量及完善產品提供有力的參考依據。

2、技術指示：

* 基本誤差：±（0.2%FS+1）個字；

* 顯      示：5.6英寸320×240點陣高亮度彩色液晶顯示屏，CCFL背光；

* 輸入規格：（最多16個通道）

（1）電壓信號：0～5V、1～5V、毫伏信號；

（2）電流信號：0～10mA、4～20mA；

（3）熱電偶：K、B、E、J、S、T、R、N、Wre325型；

（4）熱電阻：Pt100、Cu50、Cu100；

（5）頻率信號：0～30KHZ；

（6）根據用戶要求定制。如，開關量信號。

* 輸出規格：8路繼電器默認常開觸點輸出；可任意組態（上限、上上限、下限、

下下限）；DC5V·DC12V·DC24V饋電；打印·通訊接口·USB轉存接口；

* 記錄時間：記錄間隔1～9999秒任意設定，每個通道最多能記錄512K個數據，記錄間隔為1秒時，記錄的時間最短168小時，記錄最長時間與記錄間隔成正比；

* 斷電保護：用FLASH MEMORY保存設置參數和歷史數據，斷電后永久保存，采用硬件時鐘，掉電后也能準確運行；

* 外形尺寸：144×144×245mm

* 開口尺寸：138×138×215mm

* 質      量：約2.0Kg

* 電源電壓: 84～245VAC，50Hz±5%

* 環境溫度：-10～50℃

* 環境濕度：<86%RH
